D类功放基础知识

D类功放，即数字功放，是一种高效能的音频放大技术。以下是关于D类功放的基础知识的详细解释：

一、D类功放的核心特征

音乐信号转换：音乐信号在D类功放中不能直接放大，而是需要先转换为开关信号。这一转换过程使得D类功放能够高效地处理音频信号。

开关状态工作：D类功放的放大器工作在开关状态，功率管采用场效应管。这种工作方式使得D类功放能够获得极高的效率，通常超过90%。

低通滤波器：D类功放的输出端包含由线圈和电容组成的低通滤波器。这一滤波器的作用是将功率脉冲信号转换为音乐信号，使其能够驱动扬声器发声。

二、D类功放的基本原理

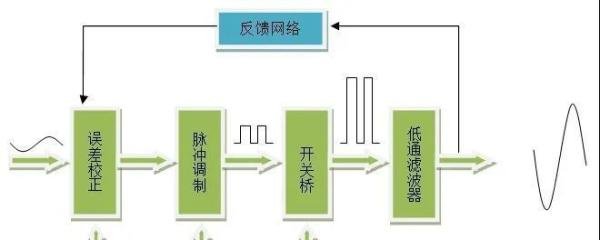

D类功放的基本原理框图如下所示：

误差校正：误差校正部分用于消除功放产生的失真。通过将功放输出的信号采样并与输入信号进行比较，采用负反馈方式消除失真。

脉冲调制：脉冲调制部分将音乐信号变换为开关控制信号，用以控制开关桥。这一变换过程使得D类功放能够高效地处理音频信号。

开关桥：开关桥是数字功放的功率放大部分。功率管采用场效应管，工作在开关状态。这种工作方式使得D类功放能够获得极高的效率。

低通滤波器：低通滤波器将开关桥输出的功率脉冲信号转换为音乐信号。这一滤波器的作用是将高频噪声滤除，使音频信号能够清晰地传递给扬声器。

开关模式电源：开关模式电源为功放各部分电路供电。相较于模拟功放的环牛电源，开关电源具有重量轻、能稳压的优点。

三、D类功放的优势

D类功放的核心优势是高效率，综合使用效率能达到80%以上，远高于其他类型的功放。高效率带来的好处包括：

发热小、寿命长：由于D类功放的效率高，因此发热量小，器件工作温度低，从而提高了寿命和可靠性。

体积小、重量轻：D类功放的体积小、重量轻，便于携带和安装。

节能环保：D类功放省电且节能环保，符合现代社会的绿色发展趋势。

四、D类功放的主要功能及指标

效率：效率是衡量D类功放性能的重要指标。高效率意味着更少的能量损失和更高的能源利用率。

有源PFC（有源功率因素校正）：有源PFC使得D类功放能够适应更宽的交流电网电压波动，并最大限度地利用电能，减小对电网的污染。

接地：D类功放必须接地以确保安全。接地可以防止因开关电源中的安规电容导致的微弱电流泄漏到地上，从而避免触电风险。

功率：功率是指D类功放输出音乐能量的大小。功率越大，驱动音箱的能力越强。D类功放不仅大幅度提高了8Ω/4Ω负载下的输出功率，而且大大增强了2Ω低负载下带载能力的稳定性。

信噪比：信噪比是衡量D类功放对弱信号解析能力和背景噪音干净程度的重要指标。高信噪比意味着更好的音质表现。

失真度：失真度是指D类功放对音乐信号产生畸变的程度。失真度越小，表明D类功放对声音保真度越高。

频响：频响用于表示D类功放在规定频率范围内对不同频率信号放大倍数的一致性。理想的D类功放对所有频率信号具有相同的放大倍数，频响曲线是一条水平直线。

阻尼系数：阻尼系数是负载阻抗与D类功放内阻的比值，表征了D类功放对喇叭的控制能力。高阻尼系数意味着更好的声音控制效果。

综上所述，D类功放以其高效率、小体积、重量轻、节能环保等优点，在现代音频系统中得到了广泛应用。
