可制造性设计DFM

可制造性设计DFM

可制造性设计DFM是指一种设计流程和方法，旨在提高半导体芯片从设计到制造的可实现性和良率。

在半导体产业中，随着特征尺寸的不断缩小，尤其是当使用小于100nm的CMOS器件进行芯片制造时，设计和制造之间会遇到诸多挑战。工艺波动成为影响晶体管工作和时序窗口的关键因素，这种波动来源于制造在硅片上的电路与设计者所设计的版图之间的差异。在极端情况下，这种差异会导致芯片功能的失效。因此，为了解决这些问题，可制造性设计（DFM）应运而生。

DFM通过一系列工作流程，如版图改变、更新设计、学习和提高产量等，来优化芯片设计，使其更易于制造并减少工艺波动带来的负面影响。这些工作流程的实施依赖于新开发的技术，这些技术的基础是建立适当且精确的模型来描述半导体工艺以及工艺波动。这些模型必须包括所有产生波动的来源以及它们之间的相互作用，以确保DFM的有效性和准确性。

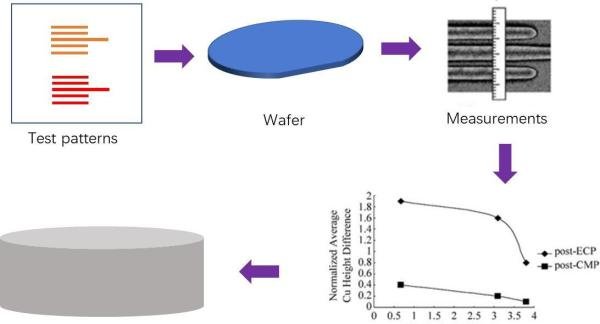

在DFM的实施过程中，会产生各种DFM模型。这些模型的建立需要采用特殊的测试设计或测试结构来构建测试框架，并利用在测试框架上测量得到的数据来产生数学模型。这些模型可以用于预测和分析制造过程中可能出现的各种问题，从而指导设计人员进行相应的优化。

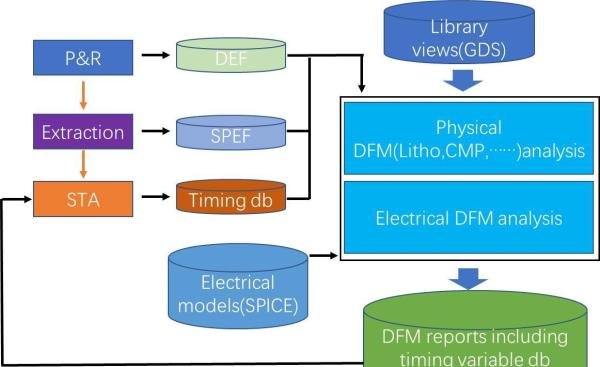

此外，高效的工作流程也是DFM能够在工业上得到应用的关键技术。一个典型的DFM流程包括物理设计和验证中的多个步骤，如分析物理的DFM结果、将DFM误差转换为可用于静态时序分析的电路模型格式等。这些步骤共同协作，以改善100nm以下技术节点工艺的设计，提高芯片的制造良率和性能。

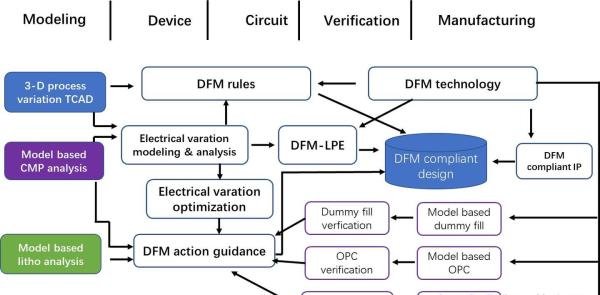

DFM流程现已广泛应用于EDA（电子设计自动化）流程中，并在半导体制造商中产生了广泛而深远的影响。在一个半导体公司中，不同组织和工种需要一起建立DFM兼容性设计，以确保整个设计流程中的各个阶段都是DFM兼容的。这包括模型、器件、电路设计、验证以及制造等不同阶段的设计流程。这些阶段的工作可能属于不同的公司或部门，但都必须遵循DFM的原则和要求。

总之，可制造性设计DFM是一种重要的设计流程和方法，它通过优化芯片设计、建立精确模型以及实施高效工作流程等方式，提高了半导体芯片的制造可实现性和良率。在当今的IC设计中，DFM已成为不可或缺的一部分，为半导体产业的发展做出了重要贡献。

以下是文中提到的DFM相关流程图：
