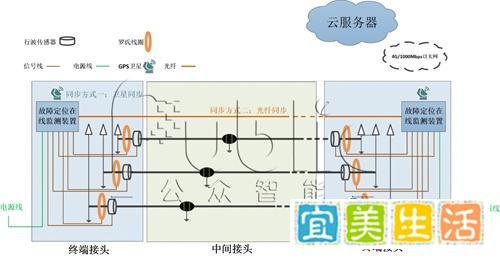

电缆故障定位系统通过融合物理原理、信息技术及智能算法，实现故障的精准诊断与定位。其核心原理可分为传统定位方法、现代信号分析技术、分布式传感与物联网技术以及人工智能辅助分析四大类，具体分析如下：

电桥法

原理：基于惠斯通电桥平衡原理，通过测量故障电缆与正常电缆的电阻比例关系，计算故障点位置。

适用场景：低阻故障（如短路、接地故障），可粗略锁定故障范围。

局限性：需已知电缆长度，且对高阻故障（如绝缘老化、闪络）无效。

行波法

原理：利用故障点产生的行波信号在电缆中的传播特性，通过测量反射波的时间差定位故障。

单端行波定位：从一端注入高压脉冲，记录初始波与反射波的时间差，结合波速计算距离。

双端行波定位：通过两端监测终端同步记录行波波头时间差，结合电缆长度与波速精确计算故障点位置。

设备支持：高压脉冲发生器、行波检测仪。

精度：可达米级，尤其适用于高阻或闪络故障。

技术延伸：结合时域反射技术（TDR），分析反射波的波形畸变（如幅值衰减、相位变化），进一步定位故障类型（如接头松动、绝缘破损）。

通过对比正常电缆与故障电缆的反射信号特征（如幅值、相位、频率），结合信号衰减模型反演故障位置。

时域分析：直接测量反射波的时间差，计算故障距离。

频域分析：利用傅里叶变换分析信号频谱，识别故障引起的谐波成分。

适用于复杂故障（如混合故障、局部放电）。

可结合阻抗谱分析，判断故障性质（如金属性短路、高阻泄漏）。

需建立精确的信号衰减模型，对环境干扰敏感。

对多分支电缆的定位精度较低。

原理：在电缆沿线部署光纤传感器，通过检测光信号强度变化（如瑞利散射、布里渊散射）定位故障。

优势：

抗电磁干扰，适用于高压电缆。

可实现长距离、分布式监测。

原理：结合电传感器（如电流互感器、电压传感器）与GPS模块，实时采集电缆运行数据（如温度、电流），通过三维坐标定位故障点。

功能扩展：

实时在线监测与预警（如过载、局部过热）。

故障发生后快速锁定位置，减少停电时间。

集成传感器数据、历史故障记录与环境信息（如湿度、温度），通过大数据分析优化定位算法。

支持远程监控与多终端协同，提升运维效率。

数据预处理：高频采样数据经降噪处理后，输入卷积神经网络（CNN）或循环神经网络（RNN）。

故障模式识别：

自动分类故障类型（如短路、接地、断线）。

过滤环境噪声（如雷击、设备干扰）。

结合行波法、信号反射法与AI模型，解决复杂环境下的多故障定位问题。

案例：在交叉互联电缆系统中，AI可区分行波信号与反射信号，提高定位精度。

覆盖电力、通信、轨道交通等多领域。

支持预测性维护，通过历史数据训练模型，提前预警潜在故障。

初步检测：使用电桥法或阻抗测试仪判断故障类型（低阻/高阻）。

精确定位：

低阻故障：电桥法粗测 + TDR精测。

高阻故障：行波法（单端/双端） + 信号反射法验证。

混合故障：AI模型分析多源数据，综合定位。

分布式传感器持续采集数据，物联网平台实时分析。

异常数据触发预警，指导运维人员快速响应。

减少人工巡检成本，缩短故障修复时间。

延长电缆使用寿命，保障关键基础设施安全。

电缆故障定位系统通过传统方法（电桥法、行波法）提供基础定位能力，结合现代信号分析技术（信号反射法）提升复杂故障诊断精度，再通过分布式传感与物联网实现实时监测，最终依赖人工智能优化多场景适应性。这一多技术融合的体系，显著提高了故障定位的准确性与效率，为电力、通信等行业的安全运行提供了关键保障。
