剖面图怎样看

剖面图怎样看

看剖面图需明确其三要素（位置线、方向线、编号），结合图例，确定剖切位置与方向后，观察剖到与未剖到部分的线条表示，从而理解物体内部构造。 具体如下：

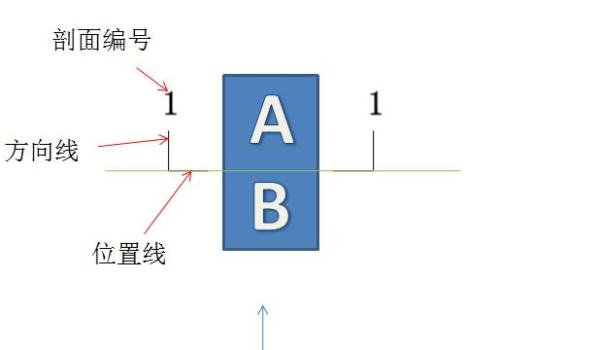

明确剖面图三要素

位置线：在平面图上，剖面图的位置线用于指示剖切平面的位置。例如，在给出的示例图中，平面图上标记的剖面符号即代表了剖切平面的位置。

方向线：方向线用于指示观察剖面图的方向。沿着位置线剖开物体后，朝着方向线所指的方向观察，即可得到剖面图。

编号：编号用于标识不同的剖面图，以便在图纸中进行区分和引用。

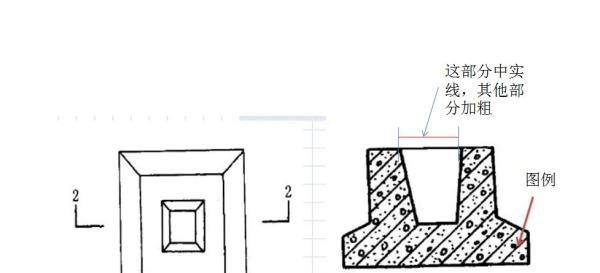

结合图例看剖面图

图例说明：剖面图的图例会明确标注实体部分、剖到部分和未剖到部分的线条表示方式。一般来说，实体部分用特定的图例表示，剖到部分用粗线表示，未剖到部分用中实线表示投影。

观察方法：在观察剖面图时，首先要确定剖切位置和方向，然后结合图例，观察剖到部分和未剖到部分的线条表示，从而理解物体的内部构造。

复杂工程图纸的剖面图观察方法

对于相对复杂的工程图纸剖面图，观察方法与简单实体相同。只要清楚剖切位置和方向，结合图例，即可理解物体的内部构造。

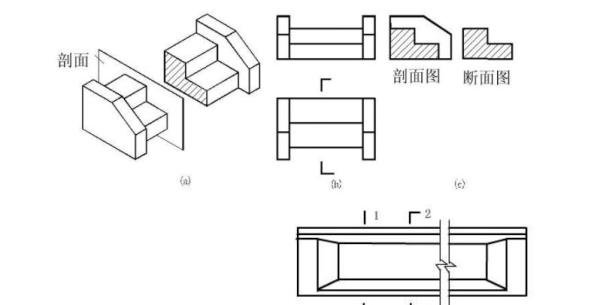

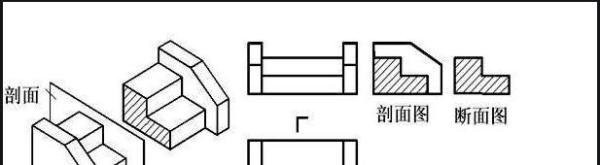

剖面图与断面图的区别

符号差异：断面图符号没有方向线，断面编号在位置线哪个方向就朝哪个方向看。

刻画内容：剖面图需要刻画剖到的部分和未剖到的部分，而断面图仅仅刻画剖到的部分。因此，同一位置剖切的剖面图中包含断面图。
